操作壓力：A級正壓：355Pa（36毫米水柱）；
負壓：295Pa（30毫米水柱）
B級正壓：980Pa（100毫米水柱）；
負壓：295Pa（30毫米水柱）
C級正壓：1765Pa（180毫米水柱）；
負壓：295Pa（30毫米水柱）
訂貨時請指明產品名稱、型號、規格與壓力等級。

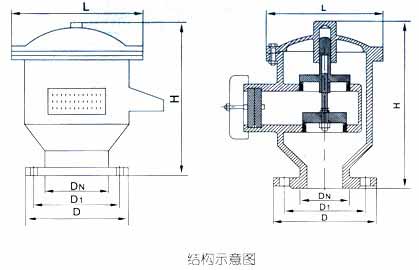

| 規格（DN） | 重量（Kg臺） | 安裝尺寸（毫米） | ||||
|---|---|---|---|---|---|---|
| D1 | D | L | H | n×Φ | ||
| 50 | 6.5 | Φ110 | Φ140 | 160 | 255 | 4×14 |
| 80 | 9.8 | Φ150 | Φ185 | 213 | 260 | 4×18 |
| 100 | 12 | Φ170 | Φ205 | 265 | 290 | 4×18 |
| 150 | 21 | Φ225 | Φ260 | 305 | 330 | 8×18 |
| 200 | 31 | Φ280 | Φ315 | 355 | 350 | 8×18 |
| 250 | 35 | Φ335 | Φ370 | 420 | 400 | 12×18 |
注：連接法蘭符合JB78-59《鑄鐵法蘭》規定
